富士能(FUJINON)对应300万像素日夜型自动光圈镜

暗夜忍者 低照度明察秋毫

  ——富士能对应300万像素日夜型自动光圈镜头

  安防知识网富士能DV3.8×4SR4A-SA1L 对应300万像素日夜型自动光圈镜头中低焦效果很好,且对光通量、散光、鬼影抑制不错,景深距离也较大,可监控范围广。

  1、结构沉稳、结实

  富士能DV3.8×4SR4A-SA1L 300万高清镜头外观典雅别致,镜头外桶采用黑

  色工程塑料材质,仔细观察发现该镜头,无论外壳的成型注塑制作还是镜片工艺,都十分考究,表面十分平滑,没有突触、边缘尖利现象,手感良好;为C口设计,镜头全长69.8mm,其外桶为圆柱状,没有太多的花哨设计,简约、实用(图1);外桶前部为可旋转调节的聚焦环,阻尼设计丝滑圆润,旋转轻巧且无回环迹象,同时该环与镜头的固定部位衔接缝隙细腻,其上还设计有一个固定螺杆,可在变好焦距后固定,从而不会产生偏焦现象。外桶后半部则是为变焦环,可通过螺杆来进行变焦调节及固定;下方则为自动光圈电机马达,延伸出超长的光圈控制电缆方便安装调试。

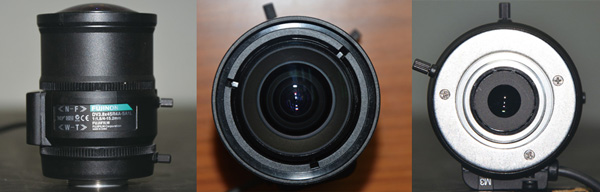

▲图1 该镜头无论外壳的成型注塑制作还是镜片工艺,都十分考究,表面十分平滑,没有突触、边缘尖利现象,手感良好▲

  2、高清晰度、中焦性能卓越

  DV3.8×4SR4A- SA1L镜头的规格尺寸为1/1.8";焦距为f=4mm-15.2mm;其水平视角为103°27′(广角)-27°23′(远焦),垂直视角为77°03′(广角)-20°34′(远焦)。

  实景表现:此次我们同步检测手动、自动两个型号镜头,测试员先为其搭配海康威视DS-2CD4026FWD-A 智能相机,当将镜头调至最低倍数(f=4mm),此时从16∶9画面中,可看到较广的视角,画面所能容纳的景物多,图像的色彩、清晰度均不错,物体图像也有良好的锐度和通透性(图2);再将镜头调至最大倍数(3.8x,即f=15.2mm),光学变倍后的图像保持良好的清晰度、色彩和锐度效果,将摄像机图像全屏后,可清晰辨认1公里左右的建筑物;在整个光学变倍过程中,该镜头均可为摄像机提供良好的图像画质(图3);画质检测:得益于镜头的优秀性能,在焦距为f=4mm时对准清晰度测试卡,经检测发现,其在16∶9画面比例、1080P分辨率格式呈现时,图像的水平、垂直中心清晰度均略超1000TVL,边缘清晰度达到测试卡所能显示的最大的800TVL,尤为值得称赞的是,该镜头最低倍数下,所得的图像很平稳,无畸变现象;清晰度测试卡上的十个灰度等级均能逐一辨认。再换上24色彩色还原测试卡,发现图像色彩均还原准确,更换数个摄像机,所得色彩效果均不错,可见该镜头能将原色光准确地传导给摄像机;

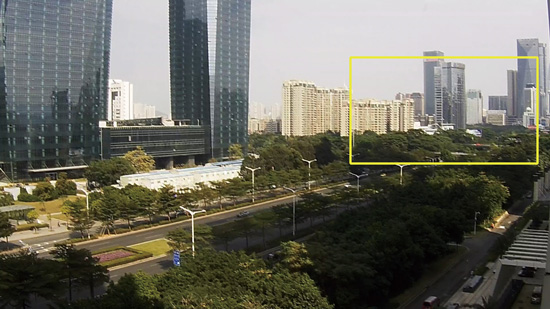

  ▲图2 将镜头调至最低倍数(f=4mm),画面所能容纳的景物多,图像的色彩、清晰度均不错,物体图像也有良好的锐度和通透性▲

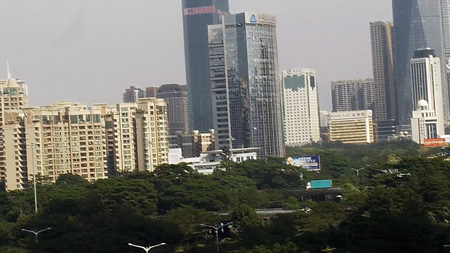

  ▲图3 将镜头调至最大倍数(f=15.2mm),光学变倍后的图像保持良好的清晰度、色彩和锐度效果,可清晰辨认1公里左右的建筑物▲


• 色差筛查:接着将摄像机对强光,仔细观察灯管、灯罩等图像,没有发现蓝边出现,强光下色泽还原准确;再将摄像机对准强光并晃动,所得图像也没有出现彩斑等情形;可见该机在抗强光干扰、色差还原方面性能优良(图4);

  • 最近物距测量:在镜头f=4mm时,将摄像机对准焦距测试卡,聚好焦后,测量测试卡中心到镜头前镜片的距离约为30cm;• 景深检测:为了检测景深,我们针对该款镜头的焦距特意准备了3m、6m、9m、15m的图像进行观察。在最大变(f=15.2mm)分别聚焦在3m、6m、9m、15m时,3m-15m范围内的图像都没有出现明显的虚焦。在最小变倍情况下(f=4mm)时亦是如此,只是图像略有畸变。可见该机在近、中景的景深表现十分优异。


  ▲图4 将摄像机对强光,没有发现蓝边出现,强光下色泽还原准确▲

  3、低照度性能优越

  DV3.8×4SR4A-SA1L 300万高清镜头属于富士能1/1.8"日夜型镜头系列,光圈范围为F: 1.5-T360,设计有IR功能,同等条件下可为摄像机提供更低照度的感光条件,从而实现更低照度、更低噪点、更清晰的画质效果。为此,测试员将该镜头与高清摄像机进行搭配并置于暗箱中,将摄像机的分辨率设为1080P,画面比例为16∶9,接着逐步降低暗箱中照度值,搭配该镜头,摄像机在低照度值下画面都表现通透、平滑,画质感很好,无噪点;当照度值低至0.55Lux左右时,摄像机切换为更清晰、明亮的黑白画面(图5),并且画面无偏焦(搭配普通镜头时,同等条件下,摄像机在0.8Lux照度时切换);继续降低暗箱中照度值,搭配该镜头,摄像机可提供0.01Lux左右的低照度的无噪点图像(同等条件下,辅助测试摄像机搭配普通镜头的最低照度约为0.18Lux)。可见该镜头在低照度环境下对摄像机的成像效果提升明显。光圈速度测试仍在暗箱中进行,采用从无光(0Lux)瞬间到最大光照(>253Lux)的光照环境变化场景来检测。测试员突然将暗箱中的灯开至最亮,此时光圈搭配所测摄像机从无光状态下到适应最大照度并稳定清晰成像所需的时间约为3.2s,光圈控制快速。

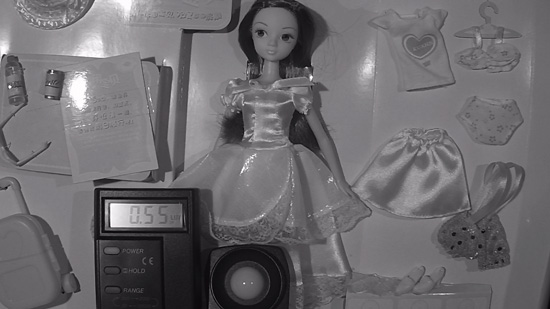

  ▲图5 当照度值低至0.55Lux左右时,摄像机切换为黑白画面▲

  产品特色:多层镀膜工艺、结构精巧,对强光的鬼影等不良迹象控制优良,夜视红外功能也十分优秀。

  提升空间:阻尼仍可稍微增大些,更易于精确调节。
