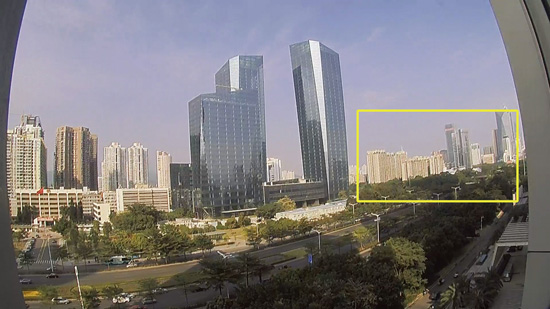

▲图4 当焦距为f=2.8mm时,视野很宽,图像平滑,图像保持了良好的锐度,附有层次感

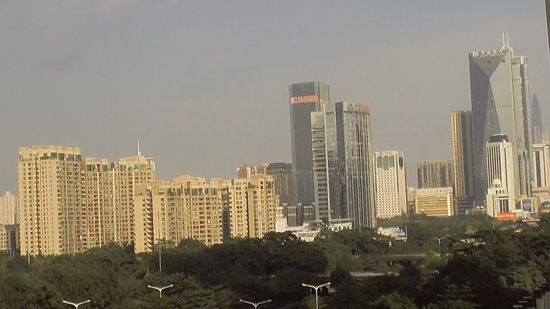

▲图5 最大光学变倍的f=12mm,此时画面的放大效果十分明晰,视野同样广阔,1公里开外的建筑物、棕榈树树叶等细节都能一一辨认出来▲
• 画质检测:接着将相机对准高清测试卡,并将镜头调至最低倍数,此时观察显示器图像可知,,图像清晰度很明显:水平和垂直清晰度均超过了1100TVL;由于广角缘故,边缘清晰度略有衰减约为700TVL,测试卡上的10个灰度等级可轻松辨认;值得一提的是,图像画面十分整洁,没有出现摩尔条纹、彩斑等现象;再换上24色彩色还原测试卡,色彩画面通透。将这两个画质表现比对摄像机的最佳效果,发现基本一致,可见该镜头能给摄像机提供准确色光;
• 最近物距测量:在镜头f=2.8mm时,将摄像机对准焦距测试卡,聚好焦后,测量测试卡中心到镜头前镜片的距离约为25cm;
• 色差筛查:接着将摄像机对强光,仔细观察灯管、灯罩等图像,没有发现蓝边出现,强光下色泽还原准确(图6);再将摄像机对准强光并晃动,所得图像也没有出现彩斑等情形;可见该机在抗强光干扰、色差还原方面性能优良;

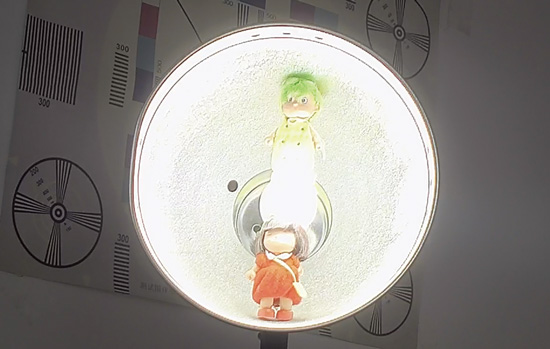

▲图6 将摄像机对强光,仔细观察灯管、灯罩等图像,没有发现蓝边出现,该镜头在强光下色泽还原准确▲
• 景深测试:针对该镜头设置了3m、6m、9m的图像作为参照物,接着将镜头在最大光学变倍下分别对远近不同的三张图像聚焦,经检测,前后景均未出现虚焦情况,景深表现优良,近距离视场角内图像成像清晰。
3、近红外光域矫正不虚焦

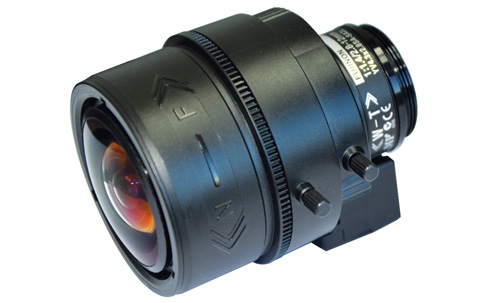

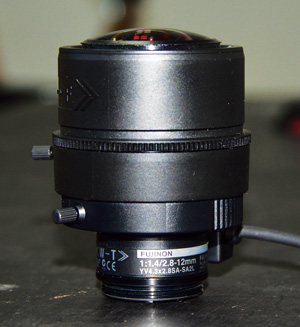

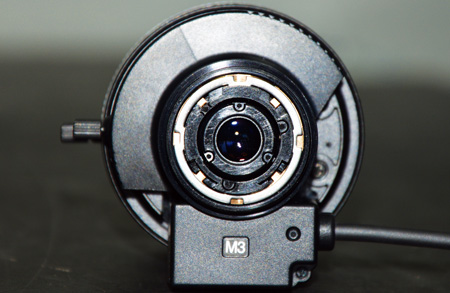

富士能YV4.3×2.8SA-SA2L镜头采用了玻璃材质非球面镜片和富士能能独特的EBC镀膜技术,运用低色散、高折射玻璃,可有效控制可视光与近红外光的焦点位置偏离问题,实现24小时监控画面清晰锐利,同时其通光效果也不错,光圈范围为F: 1.4-T360,适于为摄像机提供更为充足的光源。
将摄像机与镜头置于暗箱后,在镜头作用下,摄像机在照度为0.66Lux时切换日夜模式(见图7 同等条件,搭配普通镜头的切换阀值为0.8Lux),并可在照度为0.01Lux左右的照度下清晰呈现低照度图像(同等条件,搭配普通镜头的最低照度为0.18Lux);再观察切换后的黑白画面,发现图像清晰,未出现偏焦迹象,可见该镜头的IR功能处理得当,辅助摄像机切换日夜模式都不会出现虚焦情形。值得一提的是,即使在接近于0Lux的照度中,画面图像也始终保持着干净、整洁呈现,光通量良好。

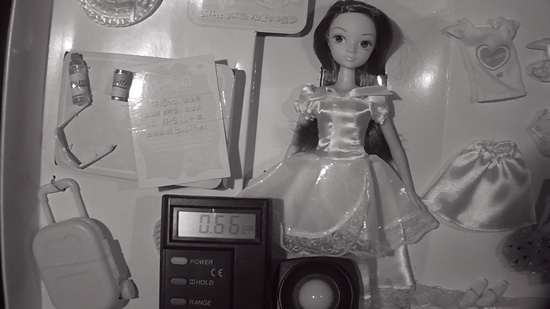

▲图7 摄像机切换日夜模式的照度值降低到0.66Lux▲
光圈灵敏度测试仍在暗箱中进行,采用从无光(0Lux)瞬间到最大光照(>253Lux)的光照环境变化场景来检测。最低变倍下(利于光圈范围调至最大),测试员突然将暗箱中的灯开至最亮,此时光圈搭配所测摄像机从无光状态下到适应最大照度并稳定清晰成像所需的时间约为2.5s,光圈操控敏捷。
产品特色:大口径设计,多层镀膜工艺、结构精巧,同时该镜头的透光率、边缘清晰度、色彩均不错,聚焦环可调节幅度较大;其IR功能对图像效果提升明显,且可做到无虚焦矫正处理。
